سیم کشی کلید و پریز: آموزش 0 تا 100 برای مبتدیان

مقدمه ای بر سیم کشی کلید و پریز

سیم کشی کلید و پریز یکی از مهارت‌های اساسی در برقکاری ساختمان است که هر فردی که به کارهای فنی و تعمیرات منزل علاقه دارد، باید با آن آشنا باشد. چه بخواهید یک پنکه سقفی جدید نصب کنید، چه یک بخاری برقی را به پریز وصل نمایید، یا حتی برای روشنایی حیاط خانه خود سیم کشی انجام دهید، درک اصول اولیه سیم کشی کلید و پریز به شما کمک خواهد کرد تا پروژه‌های خود را با اطمینان و ایمنی بیشتری به انجام برسانید. این آموزش جامع، شما را از صفر تا صد با مراحل سیم کشی کلید و پریز آشنا می‌کند، از انتخاب ابزار مناسب گرفته تا اجرای گام به گام و رعایت نکات ایمنی. هدف ما این است که شما پس از مطالعه این مقاله، بتوانید به راحتی و با دانش کافی، پروژه‌های ساده سیم کشی در منزل خود را انجام دهید. به یاد داشته باشید که ایمنی همواره در اولویت قرار دارد و در صورت عدم اطمینان، بهتر است از یک متخصص کمک بگیرید.

ایمنی در سیم کشی کلید و پریز

قبل از شروع هر گونه کار سیم کشی کلید و پریز، ایمنی باید اولین و مهم‌ترین دغدغه شما باشد. برق می‌تواند بسیار خطرناک باشد و بی‌احتیاطی در کار با آن می‌تواند منجر به آسیب‌های جدی و حتی مرگ شود. بنابراین، رعایت نکات ایمنی زیر قبل، حین و بعد از انجام سیم کشی ضروری است:

• قطع کامل برق: قبل از هر کاری، اطمینان حاصل کنید که جریان برق مدار مورد نظر به طور کامل قطع شده است. برای این کار، از جعبه فیوز یا تابلوی برق اصلی، فیوز مربوطه را قطع کنید یا کلید اصلی را خاموش کنید. استفاده از یک فازمتر برای اطمینان از قطع جریان برق ضروری است. ایمنی برق را جدی بگیرید.
• استفاده از ابزار عایق: از ابزارآلات دستی با دسته‌های عایق استفاده کنید. این امر به جلوگیری از انتقال جریان برق به بدن شما کمک می‌کند.
• لباس و تجهیزات ایمنی: از لباس کار مناسب و دستکش عایق استفاده کنید. استفاده از عینک ایمنی نیز برای محافظت از چشم‌ها در برابر جرقه یا پرتاب ذرات احتمالی توصیه می‌شود.
• کار در محیط خشک: از کار در محیط‌های مرطوب یا خیس خودداری کنید، زیرا آب رسانای جریان برق است و خطر برق گرفتگی را افزایش می‌دهد.
• عدم کار در تنهایی: بهتر است هنگام انجام سیم کشی، تنها نباشید و فرد دیگری در نزدیکی شما حضور داشته باشد تا در صورت بروز حادثه، بتواند به شما کمک کند.
• بررسی مجدد پس از اتمام کار: پس از اتمام سیم کشی، قبل از وصل مجدد جریان برق، تمامی اتصالات را به دقت بررسی کنید و از محکم بودن آنها اطمینان حاصل نمایید.

به یاد داشته باشید که دانش و رعایت اصول ایمنی، کلید اصلی برای انجام موفق و امن پروژه‌های سیم کشی کلید و پریز است.

استفاده از ابزار عایق ایمنی شما را تضمین می‌کند.

ابزار و تجهیزات مورد نیاز برای سیم کشی

برای انجام سیم کشی کلید و پریز به شکل صحیح و ایمن، نیاز به ابزار و تجهیزات خاصی دارید. داشتن ابزار مناسب، کار را آسان‌تر و نتیجه را حرفه‌ای‌تر می‌کند. در اینجا لیستی از ابزارهای ضروری و کاربردی برای سیم کشی آورده شده است:

• فازمتر: برای اطمینان از قطع بودن جریان برق قبل از شروع کار و همچنین تشخیص سیم فاز از نول ضروری است.
• سیم لخت کن: برای برداشتن روکش سیم‌ها بدون آسیب رساندن به رشته‌های داخلی سیم به کار می‌رود.
• انبردست و دم باریک: برای خم کردن، بریدن و گرفتن سیم‌ها در فضاهای تنگ مورد استفاده قرار می‌گیرند.
• پیچ گوشتی: مجموعه‌ای از پیچ گوشتی‌های دوسو و چهارسو با سایزهای مختلف برای باز و بسته کردن پیچ‌های کلید و پریز و سایر اتصالات.
• چسب برق: برای عایق کردن اتصالات و سیم‌های لخت و جلوگیری از اتصال کوتاه.
• سیم چین: برای بریدن سیم‌ها به طول مورد نیاز.
• چراغ قوه یا چراغ پیشانی: برای روشن کردن محیط کار، به خصوص در فضاهای تاریک مانند داخل جعبه تقسیم.
• درل یا مته: در صورت نیاز به ایجاد سوراخ جدید برای عبور سیم یا نصب جعبه‌های روکار.
• جعبه ابزار: برای نگهداری و سازماندهی ابزارها و جلوگیری از گم شدن آنها.
• سیم‌های برق: سیم‌های برق با رنگ‌های استاندارد (معمولاً قرمز برای فاز، آبی یا مشکی برای نول و زرد/سبز برای ارت) و سایز مناسب با جریان مورد نیاز مدار.
• کلید و پریز: کلید و پریزهای مورد نیاز با کیفیت مناسب و استاندارد.
• جعبه تقسیم: برای ایجاد اتصالات ایمن و منظم بین سیم‌ها.
• سر سیم: برای اتصال مطمئن‌تر سیم‌ها به کلید و پریز، به خصوص سیم‌های افشان.

تهیه این ابزارها نه تنها کار سیم کشی کلید و پریز را برای شما آسان‌تر می‌کند، بلکه ایمنی و کیفیت کار را نیز به طور قابل توجهی افزایش می‌دهد. ابزارهای دستی مناسب سرمایه‌گذاری ارزشمندی برای هر فرد علاقه‌مند به کارهای فنی منزل هستند.

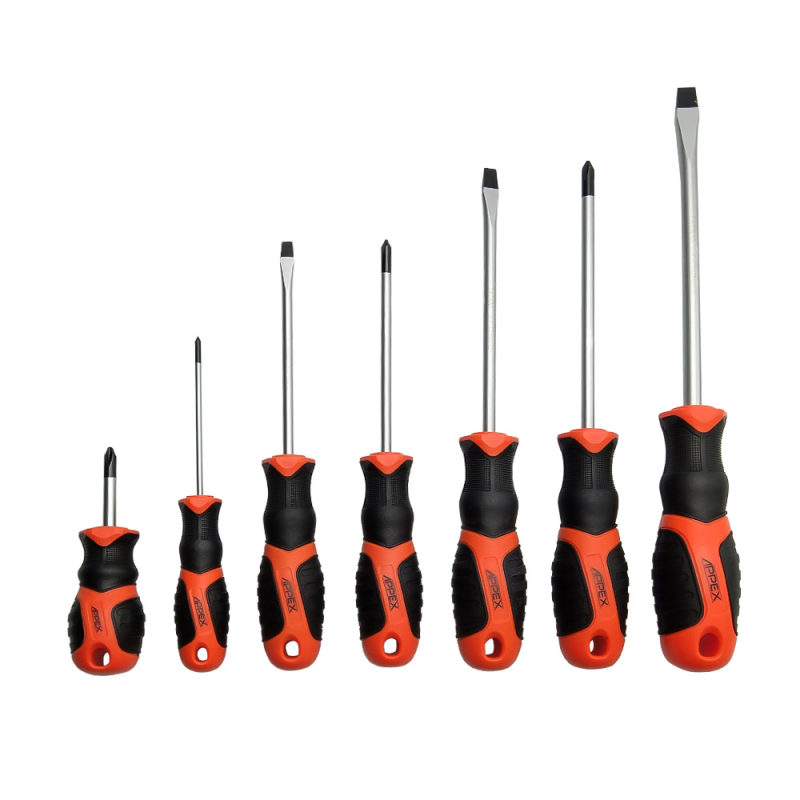

داشتن پیچ گوشتی های متنوع برای انواع پیچ‌ها ضروری است.

مراحل اساسی سیم کشی کلید و پریز

پس از آشنایی با نکات ایمنی و ابزار مورد نیاز، نوبت به یادگیری مراحل سیم کشی کلید و پریز می‌رسد. مراحل زیر یک راهنمای گام به گام برای سیم کشی استاندارد و ایمن ارائه می‌دهند:

1. طراحی نقشه مدار: قبل از شروع کار عملی، یک نقشه ساده از مدار مورد نظر خود رسم کنید. این نقشه باید شامل محل قرارگیری کلید و پریز، مسیر سیم‌ها و محل اتصال به منبع تغذیه باشد. این کار به شما کمک می‌کند تا مسیر سیم‌کشی را بهتر تجسم کنید و از بروز اشتباهات احتمالی جلوگیری نمایید. نقشه های الکتریکی ابزاری مهم در برقکاری هستند.
2. نصب جعبه تقسیم (در صورت نیاز): اگر نیاز به ایجاد انشعاب در مسیر سیم کشی دارید، جعبه تقسیم را در محل مناسب نصب کنید. جعبه تقسیم فضایی امن برای اتصال سیم‌ها و جلوگیری از خطرات احتمالی فراهم می‌کند.
3. آماده سازی سیم‌ها: سیم‌های برق را به طول مورد نیاز برش دهید. با استفاده از سیم لخت کن، حدود 1 تا 2 سانتی‌متر از روکش انتهای سیم‌ها را جدا کنید. دقت کنید که به رشته‌های مسی داخل سیم آسیبی نرسد.
4. اتصال سیم‌ها به کلید و پریز: سیم فاز (معمولاً قرمز) را به ترمینال فاز کلید و پریز، سیم نول (معمولاً آبی یا مشکی) را به ترمینال نول و سیم ارت (زرد/سبز) را به ترمینال ارت متصل کنید. اتصالات را با پیچ گوشتی محکم کنید، اما از سفت کردن بیش از حد که ممکن است به ترمینال‌ها آسیب برساند، خودداری کنید. در صورت استفاده از سر سیم، ابتدا سر سیم را به انتهای سیم پرس کنید و سپس به ترمینال متصل نمایید.
5. نصب کلید و پریز در جعبه: پس از اتصال سیم‌ها، کلید و پریز را به آرامی و با دقت در جعبه نصب کنید و پیچ‌های آن را محکم نمایید.
6. بررسی نهایی و تست مدار: پس از اتمام سیم کشی، تمامی اتصالات را مجدداً بررسی کنید و از محکم بودن آنها اطمینان حاصل نمایید. سپس با احتیاط جریان برق را وصل کنید و عملکرد کلید و پریز را تست نمایید. در صورت بروز هرگونه مشکل، فوراً جریان برق را قطع کرده و مشکل را بررسی و رفع کنید.

با پیروی از این مراحل و دقت و حوصله در انجام کار، می‌توانید سیم کشی کلید و پریز را به درستی و با اطمینان انجام دهید.

انواع روش‌های سیم کشی کلید و پریز

در سیم کشی کلید و پریز، روش‌های مختلفی برای اتصال سیم‌ها و اجرای مدار وجود دارد که هر کدام بسته به نوع مدار و کاربرد، مزایا و معایب خاص خود را دارند. در اینجا به برخی از رایج‌ترین روش‌های سیم کشی اشاره می‌کنیم:

• سیم کشی حلقوی (Loop Wiring): در این روش، سیم فاز به صورت حلقوی از یک پریز به پریز بعدی و به کلیدها منتقل می‌شود و در نهایت به منبع تغذیه باز می‌گردد. این روش در سیم کشی روشنایی و پریزهای معمولی کاربرد دارد و نسبتاً ساده و اقتصادی است.
• سیم کشی ستاره‌ای (Star Wiring): در این روش، یک جعبه تقسیم مرکزی وجود دارد که تمامی سیم‌ها از منبع تغذیه به این جعبه می‌آیند و سپس از آنجا به هر کلید و پریز به صورت جداگانه سیم کشی انجام می‌شود. این روش برای مدارهای حساس و پرمصرف مانند مدارهای کامپیوتر و سیستم‌های صوتی تصویری مناسب است و پایداری و کیفیت برق را افزایش می‌دهد، اما پیچیده‌تر و پرهزینه‌تر از روش حلقوی است.
• سیم کشی درختی (Tree Wiring): این روش ترکیبی از روش‌های حلقوی و ستاره‌ای است و برای سیم کشی ساختمان‌های بزرگ و پیچیده مناسب است. در این روش، از جعبه‌های تقسیم متعدد استفاده می‌شود که به صورت درختی به هم متصل هستند و انشعابات مختلف را پوشش می‌دهند.
• سیم کشی روکار و توکار: سیم کشی می‌تواند به صورت روکار (روی دیوار) یا توکار (داخل دیوار) انجام شود. سیم کشی توکار زیبایی بیشتری دارد و سیم‌ها از دید پنهان هستند، اما اجرای آن زمان‌برتر و هزینه‌برتر است. سیم کشی روکار ساده‌تر و سریع‌تر اجرا می‌شود و دسترسی به سیم‌ها برای تعمیرات آسان‌تر است، اما از نظر ظاهری ممکن است چندان مطلوب نباشد.

انتخاب روش مناسب سیم کشی کلید و پریز بستگی به نیازها، بودجه و شرایط ساختمان شما دارد. در پروژه‌های خانگی و کوچک، معمولاً روش سیم کشی حلقوی به دلیل سادگی و اقتصادی بودن، رایج‌ترین گزینه است.روش های سیم کشی گوناگونی بر اساس نیاز وجود دارد.

اشتباهات رایج در سیم کشی و نحوه اجتناب از آنها

در سیم کشی کلید و پریز، اشتباهات کوچکی می‌توانند منجر به مشکلات جدی و خطرات ایمنی شوند. آگاهی از این اشتباهات رایج و نحوه اجتناب از آنها، کلید داشتن یک سیم کشی ایمن و کارآمد است. برخی از این اشتباهات عبارتند از:

• عدم قطع برق قبل از شروع کار: این بزرگ‌ترین و خطرناک‌ترین اشتباه است. همواره قبل از شروع هر کاری، از قطع کامل جریان برق مدار اطمینان حاصل کنید.
• استفاده از سیم نامناسب: استفاده از سیم با سایز نامناسب یا جنس نامرغوب می‌تواند منجر به گرم شدن بیش از حد سیم‌ها، افت ولتاژ و حتی آتش سوزی شود. همواره از سیم‌های استاندارد و با سایز مناسب با جریان مورد نیاز مدار استفاده کنید.
• اتصالات ضعیف: اتصالات ضعیف و شل در سیم کشی می‌توانند باعث ایجاد مقاومت، گرم شدن محل اتصال و در نهایت قطع جریان برق شوند. اتصالات را به دقت و با ابزار مناسب محکم کنید.
• عدم عایق بندی مناسب اتصالات: اتصالات لخت و بدون عایق بندی می‌توانند خطر برق گرفتگی و اتصال کوتاه را افزایش دهند. تمامی اتصالات را با چسب برق به طور کامل عایق بندی کنید.
• رعایت نکردن رنگ بندی سیم‌ها: عدم رعایت رنگ بندی استاندارد سیم‌ها می‌تواند باعث سردرگمی در سیم کشی‌های بعدی و اشتباه در تشخیص سیم فاز و نول شود. همواره از رنگ بندی استاندارد (قرمز برای فاز، آبی یا مشکی برای نول و زرد/سبز برای ارت) پیروی کنید.
• سیم کشی غیر اصولی و نامرتب: سیم کشی نامرتب و بدون نظم می‌تواند پیدا کردن و رفع عیب در آینده را دشوار کند و همچنین ظاهر نامناسبی به سیم کشی ببخشد. سعی کنید سیم کشی را به صورت منظم و مرتب انجام دهید و از بست‌های کمربندی برای جمع کردن و مرتب کردن سیم‌ها استفاده کنید.
• نادیده گرفتن سیم ارت: سیم ارت برای ایمنی بسیار مهم است و از برق گرفتگی در صورت بروز نشتی جریان جلوگیری می‌کند. همواره در سیم کشی پریزها و وسایل برقی که نیاز به ارت دارند، از سیم ارت استفاده کنید.

با دقت به جزئیات و اجتناب از این اشتباهات رایج، می‌توانید سیم کشی کلید و پریز را با کیفیت بالا و ایمنی کامل انجام دهید.

نتیجه گیری و گام‌های بعدی

در این مقاله، با اصول اولیه سیم کشی کلید و پریز، نکات ایمنی، ابزار مورد نیاز، مراحل انجام کار، انواع روش‌های سیم کشی و اشتباهات رایج آشنا شدید. امیدواریم این آموزش جامع، دانش و اطمینان لازم برای انجام پروژه‌های ساده سیم کشی در منزل را به شما داده باشد. به یاد داشته باشید که ایمنی همواره باید در اولویت باشد و در صورت عدم اطمینان، بهتر است از یک متخصص برق کمک بگیرید.

اکنون که با مبانی سیم کشی کلید و پریز آشنا شده‌اید، می‌توانید با تمرین و کسب تجربه، مهارت‌های خود را در این زمینه ارتقا دهید. برای پروژه‌های بزرگ‌تر و پیچیده‌تر، توصیه می‌شود از یک برقکار متخصص و مجرب کمک بگیرید.
